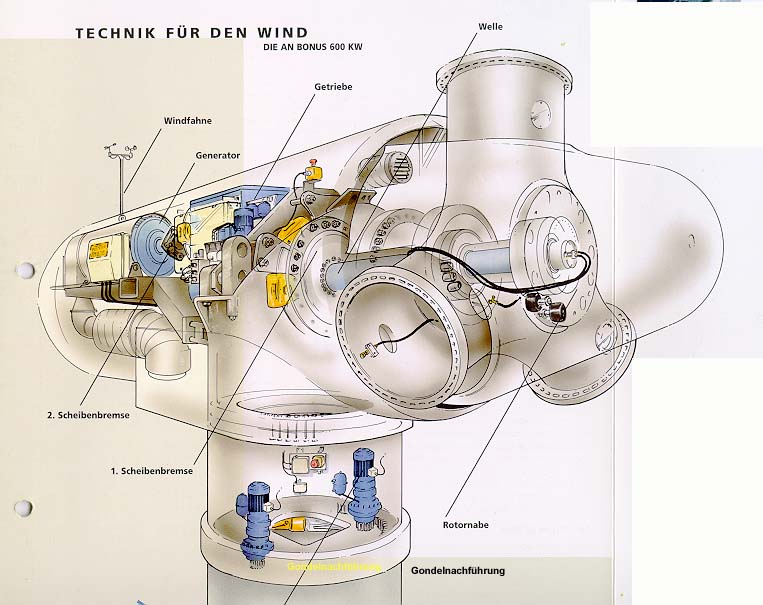

Konfiguration: |
3 Rotorblätter, horizontale Achse
Rotor vor dem Turm,
Stall-Regelung
|
Betriebsdaten:
Einschalt-Windgeschwindigkeit:
Nennwindgeschwindigkeit:
Abschalt-Windgeschwindigkeit:
Überlebenswindgeschwindigkeit:
|
3 m/s
15 m/s
25 m/s
55 m/s
|
Rotor:
Anzahl der Rotorblätter:
Durchmesser:
Rotorfläche:
Rotordrehzahl:
Leistungsregelung:
|
3
54 m
2290 m2
1. Stufe: 14
Umdrehungen/Minute
2. Stufe: 22
Umdrehungen/Minute
Strömungsabriß
(Active Stall)
|
Rotorblatt:
Blattlänge:
Bauart:
Material:
Blatthersteller:
|
26 m
Freitragend
Glasfaserverstärkter
Polyeser
(GFK)
LM Glasfiber A/S
(Dänemark)
|
Turm:
Bauart:
Nabenhöhe:
Korrosionsschutz:
|
Geschlossener, konischer
Stahlrohrturm
70 m
Mehrfachbeschichteter
Spezialanstrich
(lichtgrau)
|
Elektrisches System:
Generatortyp:
Nennleistung:
Drehzahl:
Spannung /
Phasen:
Frequenz:
Kühlung:
Hersteller:
|
Asynchrongenerator
1000 / 200 kW
(große / kleine
Generatorstufe)
1500 / 1000
Umdrehungen / Minute
690 V / 3 Phasen
50 Hz
Lüfter,
thermostatisch geregelt
ABB
|
Getriebe:
Übersetzungsverhältnis:
Bauart:
- Stufe
- und 3.
Stufe:
Generatorankopplung:
Wellenankopplung:
|
1:68
Dreistufig
Planetengetriebe
Stirnradgetriebe,
schrägverzahnt
Elastische
Kupplung
Spannsatz
|
Bremssystem:
Betriebsbremse:
Notbremse:
|
Aerodynamische Bremsen
(Verdrehung des
gesamten Blattes)
Scheibenbremse
(hydraulische
Betätigung)
Auslösung der
aerodynamischen Bremsen
durch
Fliehkraftschalter
|
Windnachführung:
Art:
Antrieb:
|
Aktive Windnachführung,
Steuerung mittels
Windfahne
4 Elektromotoren
mit kombiniertem
Stirnrad- und
Planetengetriebe
|
Kontroll- und Steuersystem:
Typ:
|
Mikroprozessorsystem,
mit
Fernüberwachung
|
Allgemeines:
Nabe:
Hauptwellenlager:
Gondelgrundplatte:
Lebensdauer:
|
Kugelgraphit (GGG-403)
Spärische
Rollenlager
Stahlplatte
20 - 30 Jahre
|
Gewichte (ca.):
Rotor (incl. Rotorblätter):
Gondel (ohne
Rotor):
|
25.000 kg
38.000 kg
|
